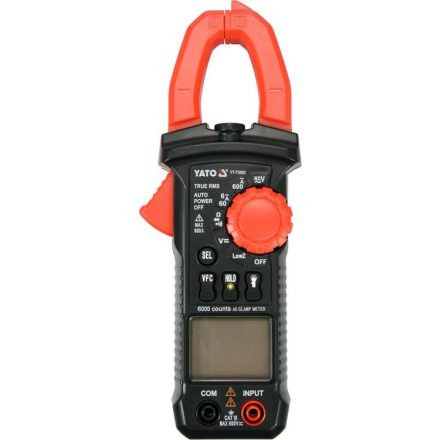

YATO kliešťový merač AC 0-600V, TRUE RMS + VFC + LowZ (YT-73092)

Univerzálny zámok YT-73092 pre väčšinu signálov s automatickým rozsahom umožňuje základné a pokročilé elektrické merania. Merač je vybavený meracími svorkami, ktoré umožňujú meranie striedavého prúdu v jednom vodiči indukčnou metódou. Meranie prebieha bez odpájania obvodu alebo jeho odpájania od zdroja a umožňuje meranie oveľa vyšších prúdov ako pri bežných elektromeroch.
ZÁKLADNÉ MERANIE

Meranie striedavého napätia: AC 0-600V, TRUE RMS + VFC + LowZ
Meranie jednosmerného napätia: DC 0-600V, AC TRUEZ-R60MS
VAC meranie prúdu
VAC TRUEZ: />meranie odporu: 0-60MΩ
test diódy: I ​​F 1mA, U R 2,3V
test kontinuity: 0-120Ω

ĎALŠIE MERANIE



meranie striedavého napätia v režime nízkej impedancie: AC 0-600 DC meranie impedancie pri nízkej impedancii: 0-600V DC kontaktný alternátor detekcia napätia: NCV

PRESNOSŤ MERANIA
Príklad na určenie presnosti merania striedavého prúdu. Výpočty výsledku merania: 30A

presnosť merania merača YT-73092 v tomto rozsahu: ±(2,5%+10), rozlíšenie 0,01A
Vzorec výpočtu chyby merania: (výsledok merania x 2,5%) + 10 x rozlíšenie
x0.01 +50.01 = 0.01 = 30.0 0,1 = 0,85 A

Skutočný výsledok zohľadňujúci chybu merania pri indikácii 30A = 30 ± 0,85A

výsledok zohľadňujúci chybu merania pri indikácii striedavého napätia: 235V = 235 ± 3,3V
výsledok pri indikácii jednosmerného napätia:2 ± 1 chyba merania 0,116V

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.
VSTAVANÉ FUNKCIE

TRUE RMS - merač s touto funkciou vypočíta skutočnú efektívnu hodnotu striedavého prúdu a napätia pre sínusový aj nesínusový priebeh. Prístroj najprv zmeria skutočnú hodnotu sínusoidy v niekoľkých časových intervaloch → potom výsledky merania umocní → zosumarizuje → vypočíta priemer → nakoniec odmocní výsledok priemeru. Výsledkom merania je reálna efektívna hodnota striedavého napätia/prúdu aj v prípade skreslenej sínusovej alebo pravouhlej vlny
NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač detekuje prítomnosť napätia v izolovanom vodiči, môže indikovať aj fázový vodič
LowZ - meranie striedavého a jednosmerného napätia v režime nízkej impedancie. Fenomén známy ako duchovné napätie môže sťažiť diagnostiku napájacej siete, napríklad v priemyselných budovách. Spočíva vo výskyte napätia na nepripojenom vodiči, v ktorom bolo napätie indukované z rovnakého kanála pripojeného k sieti. Funkcia LowZ znižuje impedanciu meracích zásuviek meracieho prístroja 10x oproti bežnému meraciemu režimu a následne merač odoberá pri vzorkovaní napätia o niečo vyšší prúd a tým vybíja nahromadený náboj v kábli. Výsledkom je meranie napätia bez duchovného napätia.
VFC - dolnopriepustný filter. Táto funkcia sa používa napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva zmeny frekvencie a napätia na riadenie rýchlosti motora (ovládanie VFD). Po aktivácii funkcie merač odfiltruje vysokofrekvenčné rušenie, napríklad z PWM signálu, a ponechá len nízku frekvenciu. To umožňuje filtru presne merať efektívnu hodnotu napätia/prúdu tečúceho do motora
AUTO - automatické nastavenie rozsahu merania. Ak meriate neznáme hodnoty meracím prístrojom, manuálne meníte rozsah pomocou tlačidla, merania sa musia vykonávať jedno po druhom od najväčšieho rozsahu po rozsah, ktorý dáva najpresnejší výsledok - inak hrozí poškodenie zariadenia. Pri multimetre s funkciou AUTO však stačí vykonať jedno meranie a glukomer automaticky nájde optimálny rozsah. Glukomer sa štandardne spustí v režime AUTO. podsvietenie meracieho poľa
zvukový signál v teste kontinuity obvodu na odpor pod 60Ω
Test diódy a test kontinuity je možné aktivovať samostatne
Svorky sa otvárajú až do 26 mm a umožňujú meranie jedného kábla až do priemeru 18 mm
sondy a kryt sú súčasťou
konštrukcia s ochranou proti preťaženiu15 merača
minúty nečinnosti
indikátor slabej batérie
napájanie: dve 1,5 V (AAA) batérie

POZOR
Meranie prúdu pomocou kliešťových meračov sa vykonáva iba na jednom jadre, na jednom vodiči. Ak pripevníte viacžilový kábel bez vytiahnutia jedného jadra, zobrazí sa nesprávny výsledok alebo nulový prúd.
